气体灭火泄压装置说明书
1、概述
越来越多的重要场所采用
气体灭火进行防护，为了保证灭火成功，
气体灭火系统保护区在灭火剂释放过程中要求防护区保持密闭状态，同时保证防护区内的门窗及结构的完整性。
本公司生产的机械型泄压装置也称自动泄压口，安装在灭火防护区墙体上，平时呈关闭状态，当气体灭火系统对防护区实施灭火时，泄压装置在一定压力下自动打开泄压，确保防护区安全；当压力降低到一定值时，泄压装置自动关闭。
本公司的泄压装置可以保证防护区的密闭性，满足灭火的需要，同时确保防护区安全。

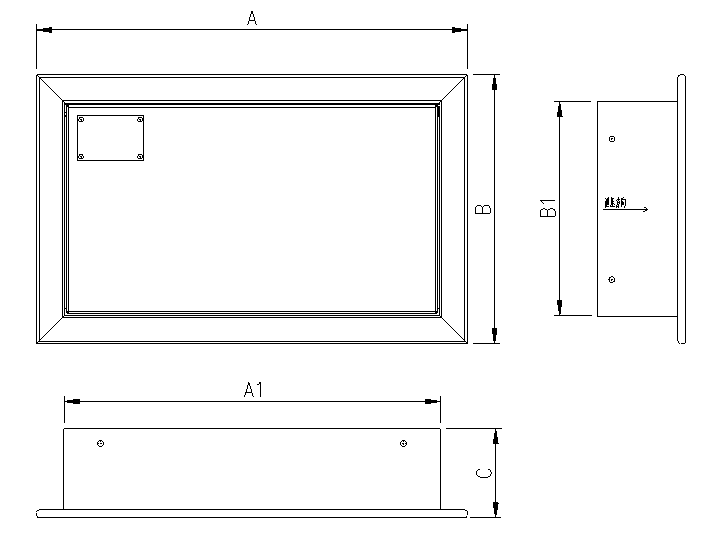

2、装置结构图
2.1
结构图
2.2、规格尺寸
| 型号 | 外形尺寸 |
| A | B | C | A1 | B1 |
| XZ0.12/1.1-PAVLN | 548 | 336 | 120 | 473 | 263 |
| XZ0.25/1.1-PAVLN | 753 | 461 | 120 | 678 | 388 |
| XZ0.36/1.1-PAVLN | 882 | 540 | 120 | 807 | 467 |
| 动作压力 | 1100Pa（出厂设定值） |
| 动作精度 | ±100Pa |
| 装置材质 | 冷轧钢板，表面静电喷塑 |
注：泄压口尺寸可以按客户要求定制。
2.3、动作原理
当火灾发生时，气体灭火系统启动，喷放灭火剂灭火，防护区内的压力随之升高。当压力上升至设定值时，泄压执行机构迅速将叶片从关闭状态转变为开启状态，防护区压力释放，使防护区结构不至破坏。当防护区压力下降至设定值以下时，泄压机构复位，叶片关闭。
3、安装与施工
3.1、选型
泄压装置的选型：根据灭火系统设计规范，可计算出防护区泄压口的面积，根据计算出的面积可选用不同型号的一个或多个泄压装置。
3.2、安装
规范要求：泄压装置宜设在外墙上，若用于七氟丙烷灭火系统，应设于防护区净高2/3以上。
注意：不可倒装！

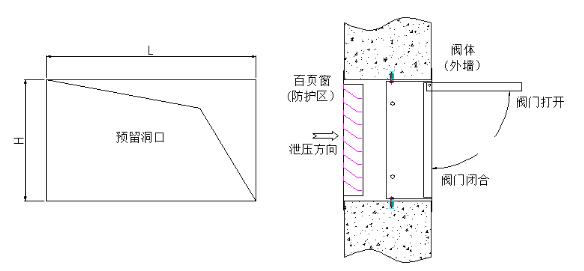

3.2.1、气体灭火泄压装置安装预留洞口尺寸
| 型
号 | 预留洞口尺寸（L×H）(mm) |
| XZ0.12/1.1-PAVLN | 480×270 |
| XZ0.25/1.1-PAVLN | 690×400 |
| XZ0.36/1.1-PAVLN | 820×480 |
3.2.2、置固定 4、注意事项
1）安装过程中要求轻拿轻放，避免泄压装置外观表面受损，严禁野蛮施工，以避免泄压装置变形而造成结构和性能的破坏。
2）安装过程中，加强对面板的保护。
3）每年应对泄压装置的状态进行检查，以保证泄压装置的工作可靠性能。
